1. Загальні відомості про вентилятори ВР 300-45 Низького і середнього тиску одностороннього всмоктування...
2. призначення
3. Технічні характеристики
4. Аеродинамічні характеристики ВР 300-45
5. Габаритні і приєднувальні розміри ВР 300-45

Загальні відомості про вентилятори ВР 300-45

• Низького і середнього тиску
• одностороннього всмоктування
• Корпус спіральний поворотний
• Вперед загнуті лопатки
• Кількість лопаток - 34
• Напрямок обертання - праве і ліве

варіанти виготовлення

ТУ 4861-033-00270366-96

• Загального призначення з оцинкованої * або вуглецевої сталі
• Загального призначення теплостійкі з вуглецевої сталі
• Корозійностійкі з нержавіючої сталі
• Корозійностійкі теплостійкі з нержавіючої сталі ТУ 4861-036-00270366-96
• Вибухозахищені з різнорідних металів
• Вибухозахищені теплостійкі з різнорідних металів
• Вибухозахищені з алюмінієвих сплавів
• Вибухозахищені корозійностійкі з нержавіючої сталі
• Вибухозахищені корозійностійкі теплостійкі з нержавіючої сталі

призначення

• Загального призначення з оцинкованої або вуглецевої сталі (призначення дивись таблицю 3 рядок 1).
• Загального призначення теплостійкі з вуглецевої сталі (призначення дивись таблицю 3 рядок 2).
• Корозійностійкі з нержавіючої сталі (призначення дивись таблицю 3 рядок 3).
• Корозійностійкі теплостійкі з нержавіючої сталі (призначення дивись таблицю 3 рядок 4).
• Вибухозахищені з різнорідних металів (призначення дивись таблицю 3 рядок 5).
• Вибухозахищені теплостійкі з різнорідних металів (призначення дивись таблицю 3 рядок 6).
• Вибухозахищені з алюмінієвих сплавів (призначення дивись таблицю 3 рядок 7).
• Вибухозахищені корозійностійкі з нержавіючої сталі (призначення дивись таблицю 3 рядок 8).
• Вибухозахищені корозійностійкі теплостійкі з нержавіючої сталі (призначення дивись таблицю 3 рядок 9).

Дані вентилятори призначені для переміщення невибухонебезпечних газових середовищ з температурою не вище 80 С ° для звичайного виконання (до 200 С ° для теплостійкого виконання Ж2), що містять тверді домішки не більше 0,1 г / м³, що не містять липких речовин і волокнистих матеріалів.

Радіальні вентилятори загального призначення застосовуються в стаціонарних системах вентиляції, кондиціонування, повітряного опалення, технологічних установках і т.д.

Технічні характеристики

• Вибухозахищені з різнорідних металів (В)
• Вибухозахищені теплостійкі з різнорідних металів (ВЖ)
• Вибухозахищені корозійностійкі з нержавіючої сталі (ВК1)
• Вибухозахищені корозійностійкі теплостійкі з нержавіючої сталі (ВК1Ж)

Марка вентилятора Виконання Електродвигун Параметри в робочій зоні Маса, кг Віброізолятори Частота обертання, об / хв. Потужність, кВт Тип * Производ-сть, м³х1000 / год Повний тиск, Па Марка кількість в комплекті №2 1 1450 0,18 АІР56B4 0,57-0,80 270-310 20 ДО-38 4 1450 0,25 АІР63А4 0,57-1,07 270-330 22 1450 0,37 АІР63В4 0,57-1,30 270-305 22 2900 1,1 АІР71B2 1,11-1,57 1080-1210 25 2900 1,5 АІР80А2 1, 11-2,00 1080-1310 25 2900 2,2 АІР80B2 1,11-2,55 1080-1220 31 №2,5 1 1450 0,37 АІР63B4 0,89-1,20 410-470 30 ДО-38 4 1450 0,55 АІР71А4 0,89-1,90 410-520 32 1450 0,75 АІР71В4 0,89-2,40 410-510 27 1450 1,1 АІР80А4 0,89-2,55 410-495 32 2900 2 , 2 АІР80B2 1,80-2,45 1600-1830 38 2900 3,0 АІР90L2 1,80-3,20 1600-2040 42 2900 4,0 АІР100S2 1,80-3,90 1600-2100 49 2900 5,5 АІР100L2 1,80-4,90 1600-2000 53 2900 7,5 АІРМ112М2 1,80-5,10 1600-2000 74 ДО-39 4 №3,15 1 960 0,37 АІР71А6 1,18-1,60 320 -370 43 ДО-38 4 960 0,55 АІР71B6 1,18-2,61 320-405 43 960 0,75 АІР80А6 1,18-3,35 320-390 46 96 0 1,1 АІР80B6 1,18-3,55 320-380 46 1450 1,1 АІР80А4 1,79-2,60 710-860 46 1450 1,5 АІР80B4 1,79-3,40 710-910 47 1450 2 , 2 АІР90L4 1,79-4,80 710-900 51 1450 3,0 АІР100S4 1,79-5,4 710-890 71 ДО-39 4 №4 1 960 1,1 АІР80B6 2,55-3,55 540 -625 57 ДО-39 4 960 1,5 АІР90L6 2,55-4,75 540-680 59 960 2,2 АІР100L6 2,55-6,60 540-690 78 960 3,0 АІРМ112МА6 2,55-7, 55 540-660 96 1450 4,0 АІР100L4 3,81-5,45 1230-1480 78 1450 5,5 АІР112M4 3,81-6,85 1230-1580 102 1450 7,5 АІР132S4 3,81-10,3 1230 -1565 126 ДО-40 4 1450 11,0 АІР132М4 3,81-11,4 1230-1550 135 №5 1 960 4,0 АІР112MB6 5,0-8,40 860-1070 139 ДО-40 5 960 5,5 АІР132S6 5,0-11,15 860-1150 160 960 7,5 АІР132M6 5,0-14,15 860-1120 176 960 11,0 АІР160S6 5,0-16,0 860-1095 176 1450 11,0 АІР132M4 7 , 50-10,8 1980-2380 176 1450 15,0 АІР160S4 7,50-14,5 1980-2500 218 ДО-41 5 1450 18,5 АІР160M4 7,50-17,0 1980-2540 243 1450 22,0 A180S4 7,50-19,0 ​​1980-2580 268 1450 30,0 A180M4 7,50-24,5 1980-25 00 278 №6,3 1 725 5,5 АІР132М8 7,50-12,6 790-980 214 ДО-41 5 725 7,5 АІР160S8 7,50-17,3 790-1040 256 725 11,0 АІР160М8 7, 50-23,0 790-1020 281 725 15,0 А180М8 7,50-24,6 790-990 274 ​​960 11,0 АІР160S6 10,1-15,6 1390-1640 268 960 15,0 АІР160М6 10,1- 20,5 1390-1790 293 ДО-42 5 960 18,5 А180М6 10,1-24,4 1390-1820 328 960 22,0 А200М6 10,1-28,0 1390-1810 403 960 30,0 А200L6 10, 1-33,1 1390-1780 410 1 725 15,0 А180М8 15,3-24,1 1250-1530 398 ДО-42 5 725 18,5 А200М8 15,3-27,5 1250-1580 473 725 22,0 А200L8 15,3-32,0 1250-1640 513 ДО-43 6 725 30,0 А225М8 15,3-41,0 1250-1630 558 725 37,0 А250S8 15,3-48,1 1250-1600 567 960 37 , 0 А225М6 20,5-33,8 2200-2750 589 960 45,0 А250S6 20,5-40,0 2200-2850 724 960 55,0 А250М6 20,5-47,1 2200-2900 780 960 75,0 А280S6 20,5-59,1 2200-2850 950 960 90,0 А280М6 20,5-65,4 2200-2800 990 №6,3 5 400 2,2 підбір 4,20-13,1 240-300 230 без ед ДО-43 6 470 4,0 підбір 4,80-15,8 330-415 540 5,5 підбір 5,5 1-18,0 435-550 620 7,5 підбір 6,42-20,5 580-710 700 11,0 підбір 7,21-23,5 720-910 800 15,0 підбір 8,23-26,5 950-1200 900 22,0 підбір 9,31-30,0 1200-1510 1000 30,0 підбір 10,5-33,1 1480-1880 1100 37,0 підбір 11,6-36,4 1800-2400 №8 5 300 3 підбір 6,25-20,1 220-275 380 без ед ДО-43 6 350 5,5 підбір 7,41-24,1 295-375 400 7,5 підбір 8,51-27,2 380- 490 450 11 підбір 9,54-30,3 480-610 500 15 підбір 10,7-34,5 600-760 560 18,5 підбір 11,9-38,1 750-960 620 22 підбір 13,3-42 , 5 910-1190 680 30 підбір 14,3-46,1 1110-1400 750 45 підбір 16,0-51,2 1380-1710 820 55 підбір 17,5-55,5 1600-2010 880 75 підбір 18,2 -60,0 1820-2480 №10 5 Пробіг: 250 5,5 підбір 10,4-34,1 240-300 600 без ед ДО-43 8 280 7,5 підбір 11,7-37,1 295-365 320 11 підбір 13,5-42,1 380-500 360 15 підбір 14,8-48,1 490-630 410 22 підбір 16,8-55,1 620-810 460 30 підбір 19,1-60,2 790-1040 520 45 п одбор 22,1-69,1 1000-1280 570 55 підбір 23,5-75,1 1200-1600 630 75 підбір 26,1-84,3 1450-1950 700 110 підбір 28,4-94,5 1810-2420 №12,5 5 Пробіг: 220 11 підбір 18,1-58,1 280-355 750 без ед ДО-43 10 240 15 підбір 19,2-62,1 340-440 270 18,5 підбір 21,6-70,1 425-535 300 30 підбір 24,5-78,1 525-690 330 37 підбір 26,7-85,2 640-800 360 45 підбір 28,9-93,5 760-940 400 55 підбір 32,5-100 , 1 930-1230 440 75 підбір 36,1-111,5 1150-1500 490 110 підбір 40,0-127,5 1400-1870

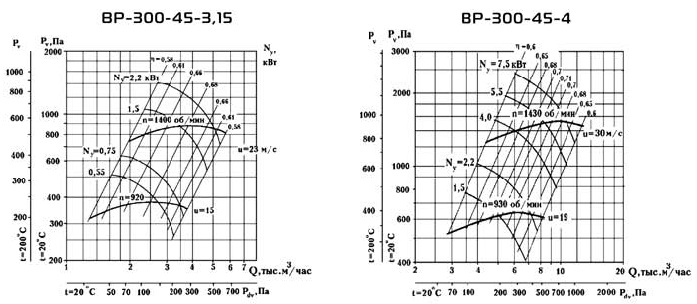

Аеродинамічні характеристики ВР 300-45

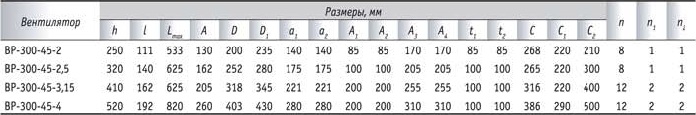

Габаритні і приєднувальні розміри ВР 300-45

.

Акустичні характеристики виміряні з боку нагнітання при номінальному режимі роботи вентилятора. На стороні всмоктування рівні звукової потужності на 3 дБ нижче рівнів, наведених у таблиці.

На кордонах робочого ділянки аеродинамічної характеристики рівні звукової потужності на 3 дБ вище рівня звукової потужності, відповідного номінального режиму роботи вентилятора.
